一、产品概述：
保温闸阀主要用于石油、化工、冶金、制药等各类系统中，该阀门的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。
二、产品名称：
B41H/W保温闸阀
型号： B41H/W
口径： 40～300mm
压力： 1.6MPa～2.5MPa
材质： 铸钢、不锈钢
三、设计与制造标准：
●设计与制造：GB12234
●法兰尺寸：JB/T79 GB9113
●压力温度：GB9131
●结构长度：GB12221
●对焊连接尺寸：---
●检验与试验：GB13927

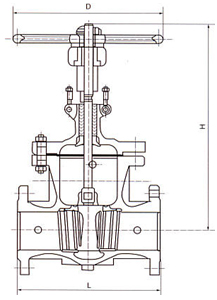

四、标日牌B41H/W保温闸阀安装尺寸及重量：
|
GB 1.6Mpa |
|
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
200 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
|
H |
310 |
355 |
375 |
435 |
500 |
615 |
675 |
815 |
970 |
1145 |
|
D0 |
200 |
240 |
240 |
280 |
300 |
320 |
360 |
400 |
450 |
560 |
|
GB 2.5Mpa |
|
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
200 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
|
H |
310 |
355 |
375 |
435 |
500 |
615 |
675 |
815 |
970 |
1145 |
|
D0 |
240 |
240 |
280 |
300 |
320 |
360 |
400 |
450 |
560 |
640 |
